Hvordan i Peugeot 308 |
|
| |
|
|
| |
Garmin Nüvi 200-Serie |
|
|
|
| |
|
TOMTOM GO 700 |
|
|
| |
|
|
| |
Monteringsforslag
af Garmin Nüvi 200 Serien |
|
| |
 |
|
| |

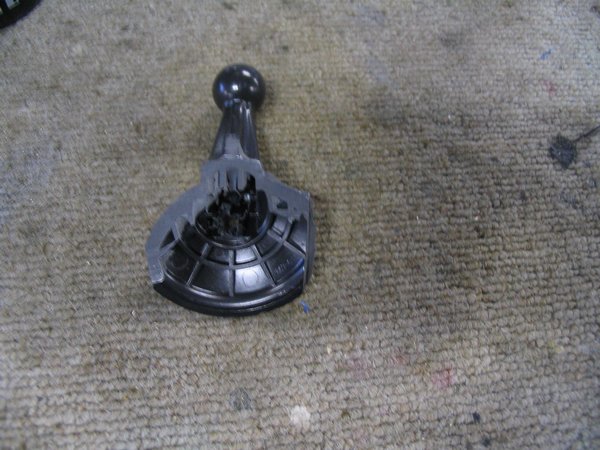

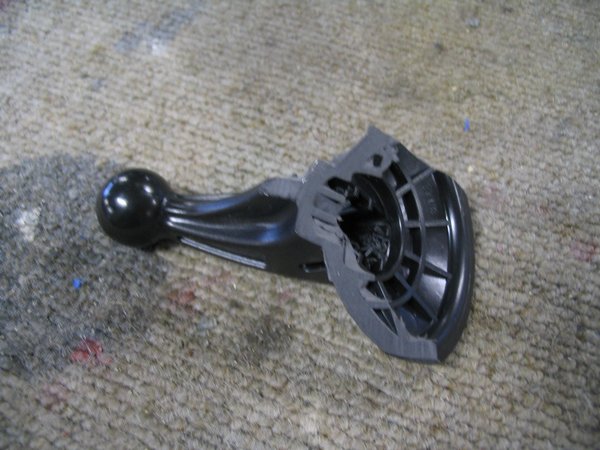

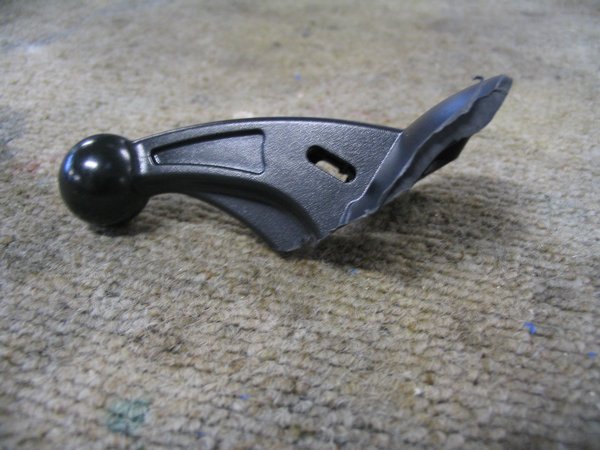

Sugekoppen er
fjernet. Holderen er slebet så den får en ny vinkel så den passer i
luftdyssen. |
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
| |

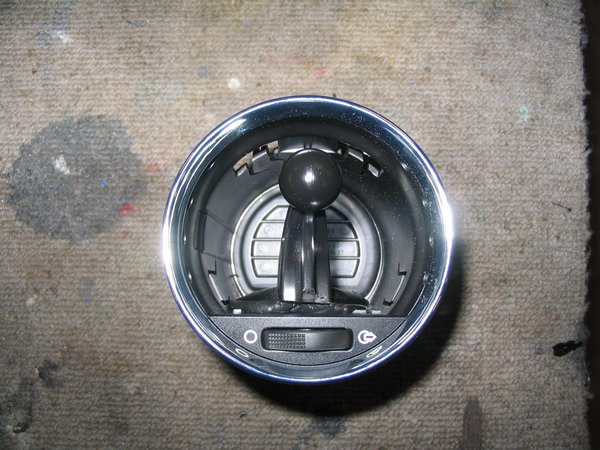

Indmaden i
luftdyssen er fjernet og holderen er fastgjort med en klat butyl. Bag
"krogen" er der boret igennem og den er fastgjort med med en bolt og
møtrik. |
|
| |
 |
|
| |

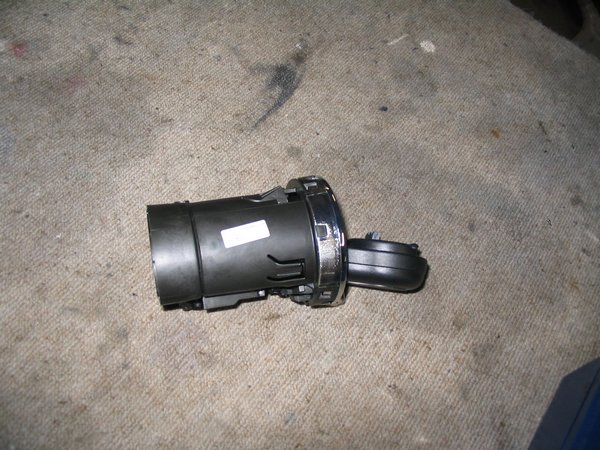

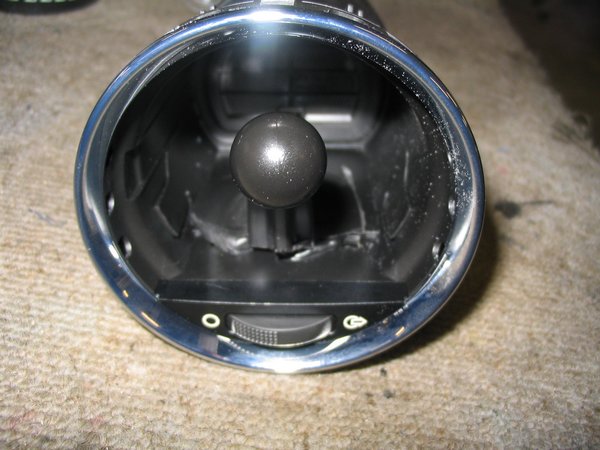

Klar til at
montere. |
|
| |
|
|
| |
Monteringsforslag
af TOMTOM GO 700 |
|
| |
 |
|
| |

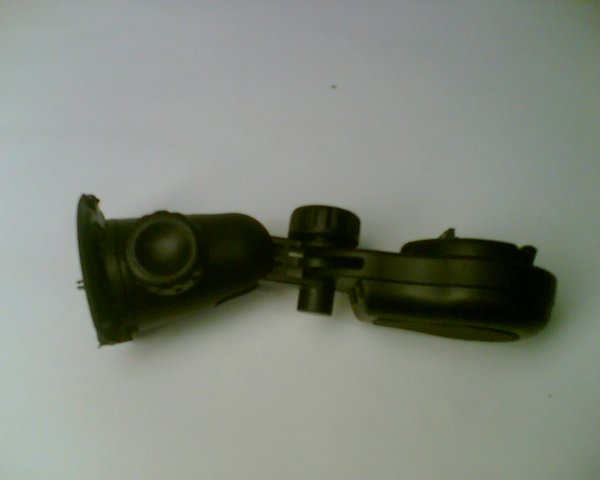

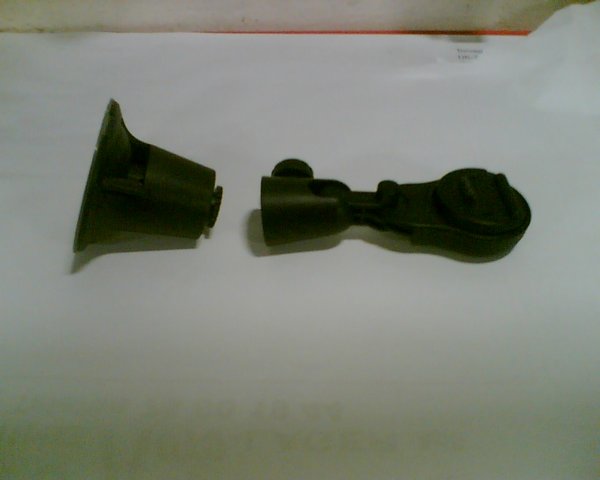

Holderen adskilles fra foden |
|
| |
 |
|
| |

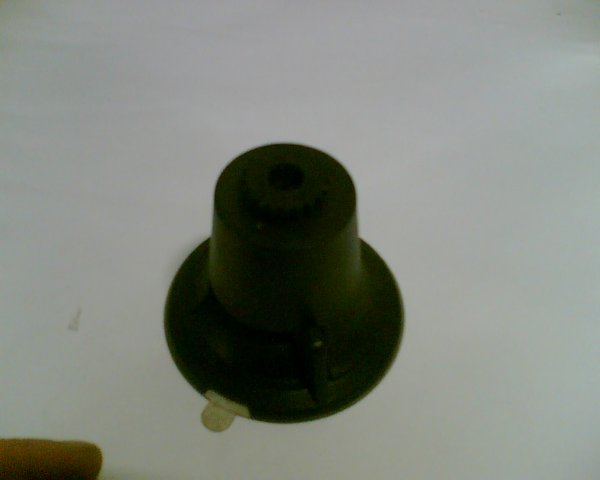

Foden med "tandhjulet" i toppen |
|
| |
 |
|
| |

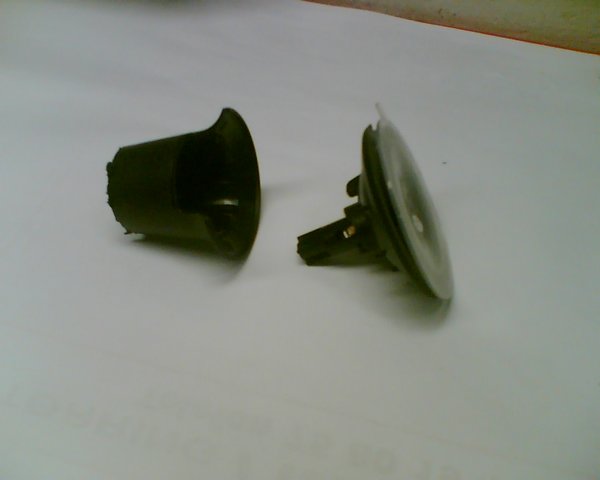

Toppen saves af. |
|
| |
 |
|
| |

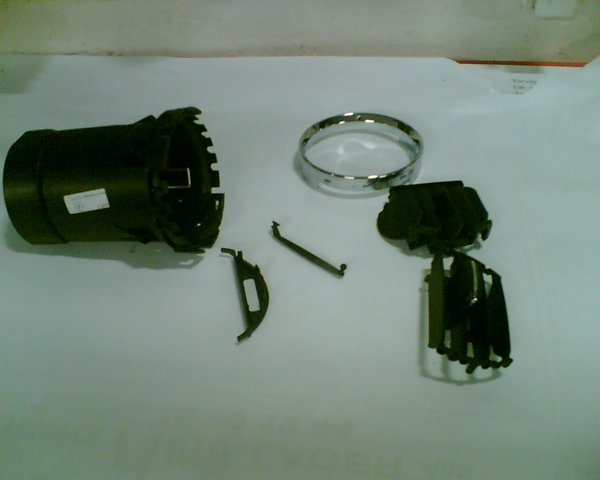

Luftdyssen adskilles. |
|
| |
 |
|
| |

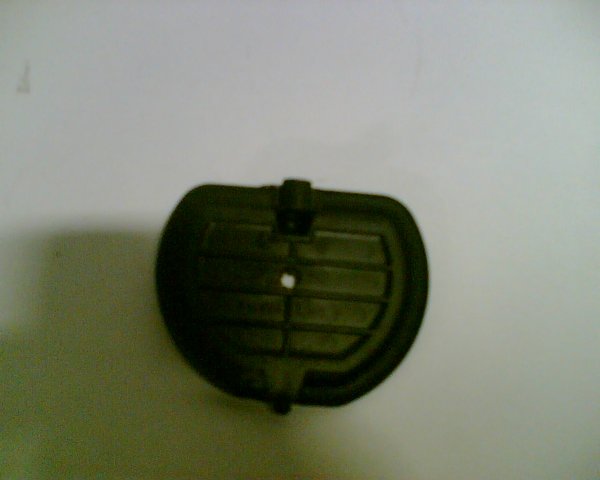

Spjældet i bunden afmonteres og der bores et hul i midten. |
|
| |
 |
|
| |

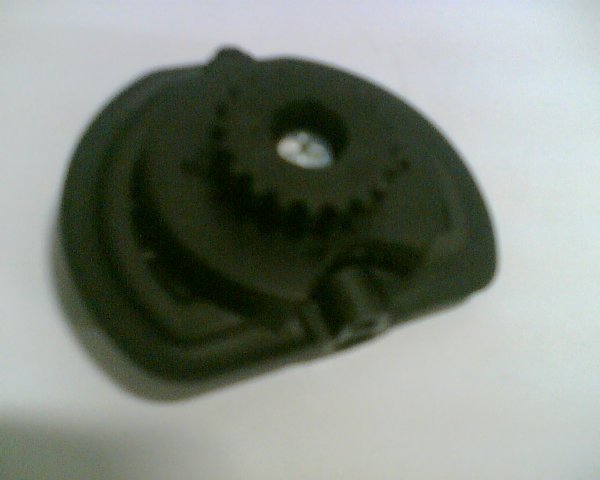

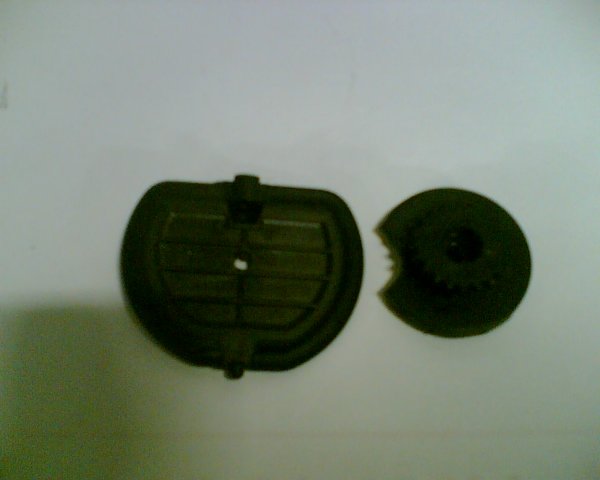

Der laves et hak i skiven med "tandhjulet". |
|
| |
 |
|
| |
Skiven monteres på spjældet. |
|
| |
 |
|
| |
Holderen monteres på spjældet. |
|
| |
 |
|
| |

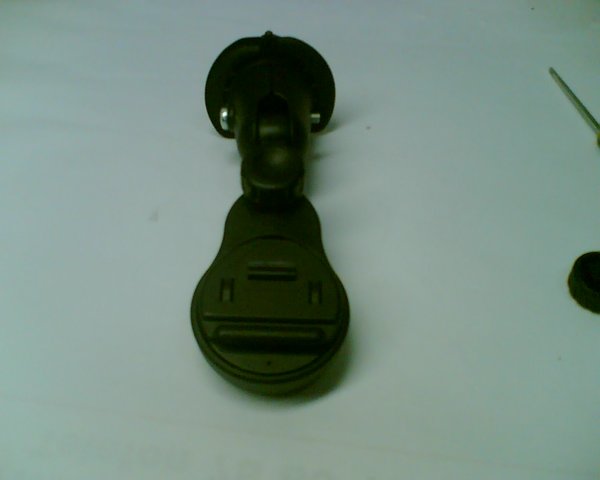

Klar til montering i luftdysen. |
|
| |
 |
|
| |

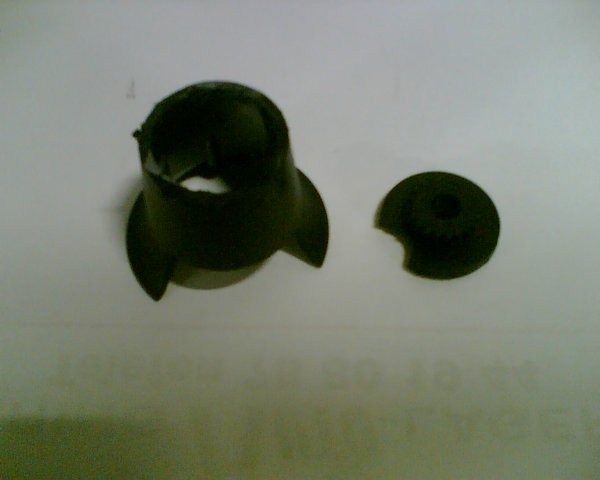

Affald, kan ikke bruges igen. |
|
| |
 |
|
| |

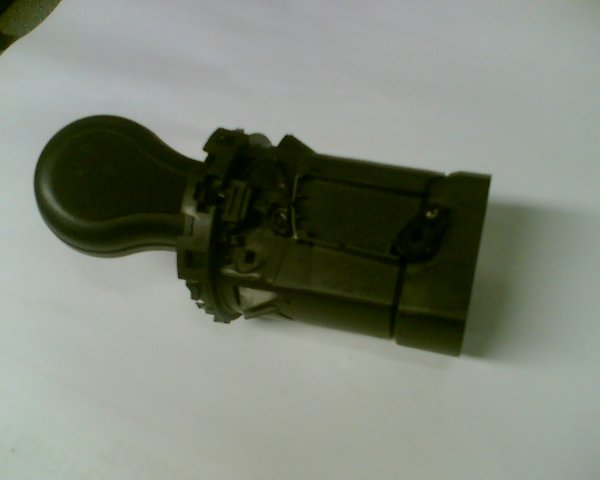

Spjældet med holderen monteres i luftdyssen. Spjældet fikseres med en
lille skrue så det holdes lukket. |
|
| |
 |
|
| |

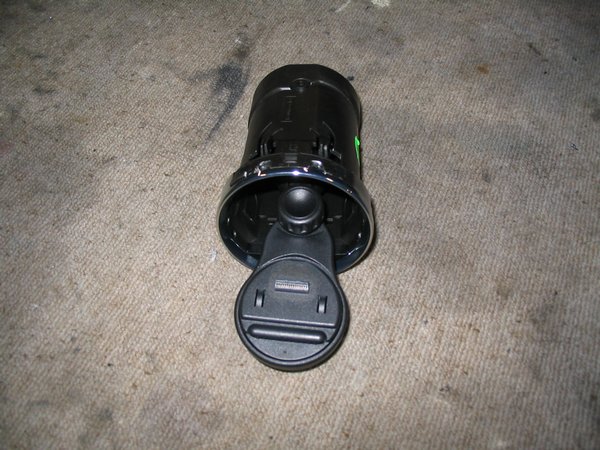

Luftdyssen
klar til montering. |
|
| |
 |
|
| |
Set fra
siden. |
|
| |
|
|
